板式蒸发器介绍

浏览:290 发表时间:2014-04-12 11:12:34

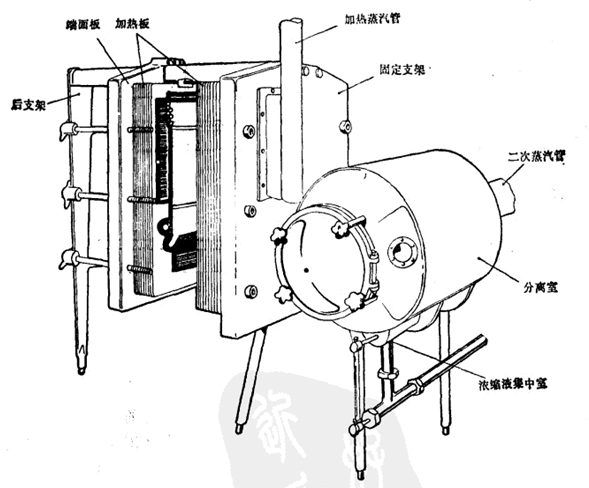

       采用特制的板式换热器作为料液的加热器,配上一卧式蒸发室组成板式蒸发器,其组合外形图。换热板用1~1.5毫米不锈钢板冲压而成,由4块板组成一组(组合流程。料液用泵由板侧通道送入,在每组板内先自下而上流动,再进入另一板间自上而下流入出料通道而得到加热蒸发。加热蒸汽在相邻板间自上而下通过而冷凝,冷凝水由板侧通道流出。经加热后的液体进入卧式蒸发室蒸发分离后得到浓缩液。

      这种蒸发器的优点同板式换热器一样,物料在薄薄的板间通道中作湍流运动,传热系数高、物料受热均匀,不致发生过热或结焦现象。物料受热时间短,从进入蒸发器到完成浓缩排出蒸发器的整个过程不超过1分钟,故适用于热敏性物料。传热板极易清洗,更换、装拆方便,板的数量可以根据料液的处理量随意增减。在单位容积内容纳有很大的传热面积,加热器占据的空间很小。此种蒸发器也可用两台串连组成双效蒸发并可采用热泵以节约蒸汽。缺点是制造复杂、造价高、要由专业厂生产。周边密封橡胶圈容易老化。
